Thermistor-Temperaturfühler der Haushaltsgerät-NTC 10K
Produktdetails:
| Herkunftsort: | Dongguan, China |
| Markenname: | Ao littel |
| Modellnummer: | CWF |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1000 Stücke |
|---|---|
| Preis: | USD 0.3 to 8 Per Pieces |
| Verpackung Informationen: | Masse |
| Lieferzeit: | 2 Wochen |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram, Paypal |
| Versorgungsmaterial-Fähigkeit: | 250,000pcs pro Woche |
|
Detailinformationen |
|||
| Produkt-Art: | Mikrotemperaturfühler des CWF-Präzisions-Edelstahl-NTC | R25 (Ω): | 0.1K~1000KOhm |
|---|---|---|---|
| Applicantion: | Hauptklimaanlage, Autoklimaanlagen, Kühlschränke, Warmwasserbereiter, etc. | Struktur: | Epoxidharz, Edelstahl, Kupfer, Aluminium, Plastik, Ring Lug etc. |
| Fühler: | NTC-Thermistor | NAME: | ntc Temperaturfühler |
| Markieren: | ntc 10k Thermistor-Temperaturfühler,Mikro-ntc 10k Thermistor-Temperaturfühler,Temperaturfühler des Edelstahls 10KOhm |
||
Produkt-Beschreibung
Thermistor-Temperaturfühler der Haushaltsgerät-NTC 10K
Kundengebundener Mikrotemperaturfühler 10KOhm 1% des CWF-Präzisions-Edelstahl-NTC für Haushaltsgeräte
Populäre Produktanzeige

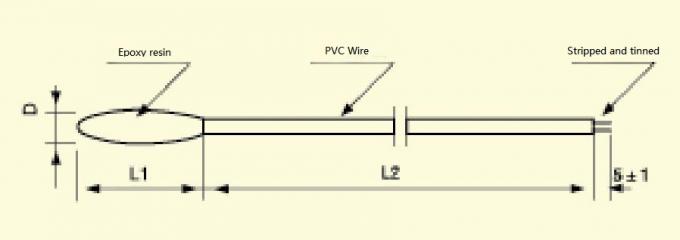

a.CWF1 verpackte mit Epoxidharz
| Maß (Millimeter) | Code | S1 | S2 | S3 | S4 | Funktion | Hauptanwendung |
 |
Dmax | 4 | 5 | 6 | 7 | Die feuchtigkeitsfeste, kleine Zeit, die contant ist, schnell reagieren |
Haushalt luft--onditioner, kühlen Sie. |
| L1max | 16 | 16 | 16 | 16 | |||
| Kabel | 28# | 26# | 24# | 22# | |||
| L2 | Zu geraten werden | ||||||

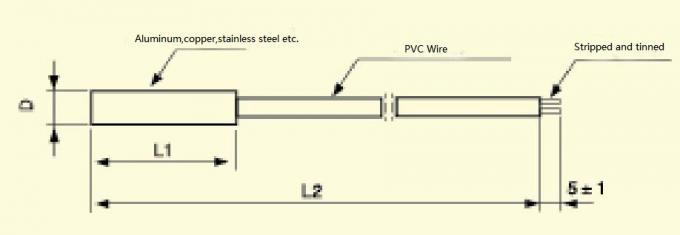

b.CWF2 verpackte mit Aluminium, Kupfer, Edelstahl etc.
| Maß (Millimeter) | Code | S1 | S2 | S3 | S4 | S5 | S6 | S7 | Funktion | Anwendung |
|
Dmax | 4 | 5 | 5 | 5 | 6 | 6 | 6 |
Feuchtigkeitsfester, großer Koeffizient, ausgezeichnete Stabilität |
Haus halten Sie Klimaanlage kühlen Heizung |
| L1max | 20 | 20 | 25 | 30 | 20 | 25 | 30 | |||
| L2 | Entsprechend der Anforderung des Kunden | |||||||||

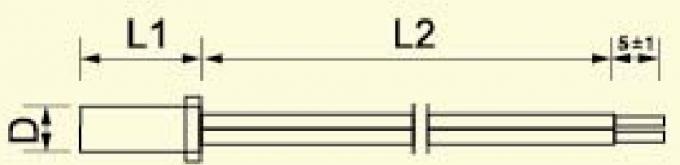

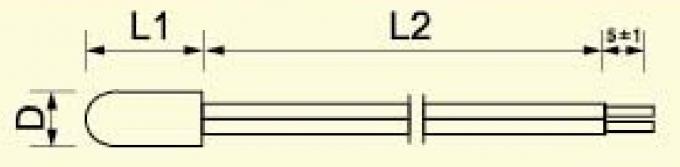

c.CWF3 verpackte mit Plastik
| Maß (Millimeter) | Code | S1 | S2 | S3 | S4 | Funktion | Anwendung |
|
D | 3,5 | 4 | 5 | 6 |
Feuchtigkeitsfest, Ausgezeichnete Kohärenz, Spannungswiderstand |
Haushalt, luft--onditioner, kühlen Sie. |
| L1 | 15 | 15 | 15 | 20 | |||
| L2 | Zu vom Kunden geraten werden | ||||||
|
D | 4 | 8 | 8 | |||
| L1 | 10 | 35 | 50 | ||||
| L2 | Zu vom Kunden geraten werden | ||||||

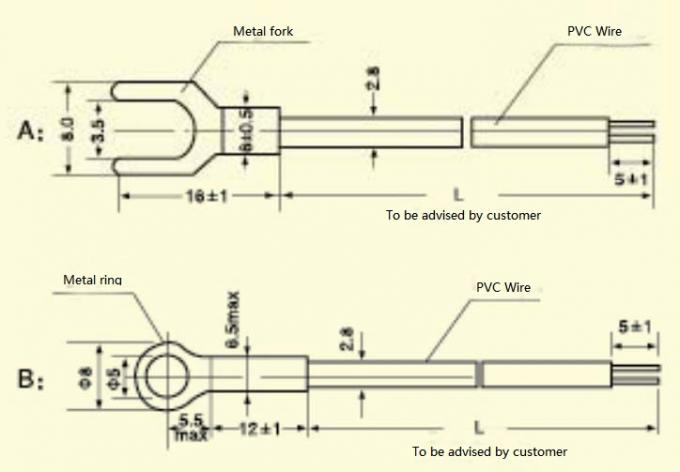

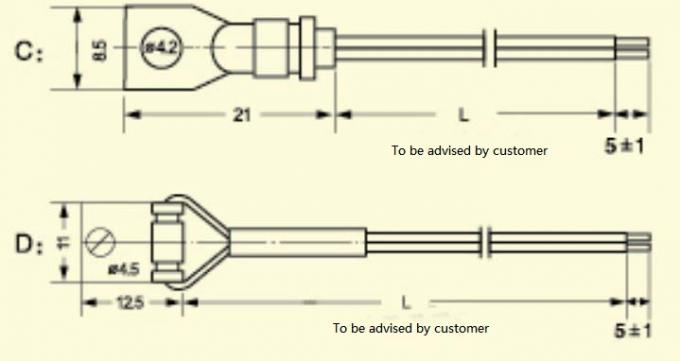

d CWF4 reparierte das addierte Blech
| Maß (Millimeter) | Funktion | Anwendung |
|
|
Es kann Treffen sein mit unterschiedlichem Berg Anforderung weil vom Beweglichkeitsmaß |
Fan Steuerung, Industrie Meter |
spezielle verpackte Form e CWF5
| Maß (Millimeter) | Funktion | Anwendung |
|
Kleine Zeitkonstante, schnell reagieren, Stabilität. |
Herein zugetroffen Umwelt der hohen Temperatur, Heizung, Kaffeeofen, etc. |
Haupttechnologie-Parameter
| Teilnummer | Bewerteter Widerstand R25 | B-Wert (25/50) |
Dissipattion Coeffient.
|
Thermische Zeitkonstante | Betriebstemperatur | ||
| Strecke KOhm | Toleranz % | (K) | Toleranz % | Mw/℃ | sek | ℃ | |
| CWF□□3100□ | 0.1~20 |
±1 ±2 ±3 ±5 |
3100 | ±1 | ≥2.2 | ≤70 | -55~+125 |
| CWF□□3270□ | 0.2~20 | 3270 | |||||
| CWF□□3380□ | 0.5~50 | 3380 | |||||
| CWF□□3470□ | 0.5~50 | 3470 | |||||
| CWF□□3600□ | 1~100 | 3600 | |||||
| CWF□□3950□ | 5~100 | 3950 | |||||
| CWF□□4000□ | 5~100 | 4000 | |||||
| CWF□□4050□ | 5~200 | 4050 | |||||
| CWF□□4150□ | 10~250 | 4150 | |||||
| CWF□□4300□ | 20~1000 | 4300 | |||||
| CWF□□4500□ | 20~1000 | 4500 | |||||
Beschreibung
Thermistorsondenversammlungen sind die Mikrotemperaturfühler, die aus den in hohem Grade genauen und zuverlässigen Thermistorelementen bestehen, die in Verbindung mit anderen Komponenten verarbeitet werden. Diese Sensoren sind die kundenspezifischen Versammlungen, die in den verschiedenen Formfaktoren angeboten werden, sprachen die Anwendungen unserer Kunden und Bedarf an.
____________________________________________________________________________Download______
NTC Thermsitor innerhalb des Mikrotemperaturfühlers sind temperaturempfindliche Widerstände des negativen Temperaturkoeffizienten Widerstands – Widerstand verringert sich exponential mit Temperaturanstieg. Dank ihre hohe Empfindlichkeit, die NTC-Thermistoren sind als Temperaturfühler, Temperaturkompensator und Einschaltstrombegrenzer weitverbreitet.
Mikrotemperaturfühler sind Epoxidüberzogenes und sind für universellen Zweck der Temperaturabfragung, -maßes oder -steuerung in den Anwendungen bestimmt. Er kann mit Silikondrähten integriert werden, oder konservierter Kupfer-claddedstahl führt, um verschiedene Bedingungen der elektrischen Schnittstelle zu erfüllen.
Der Fühler (NTC-Thermistorchip) dieser Reihe wird am Ende die Epoxiddichtung errichtet. Die Epoxiddichtung kann in einem kleinen Durchmesser für nicht nur schnelle Antwortzeit aber in der auch Anwendung in begrenztem Raum erzielt werden. Darüber hinaus können die kundengebundenen NTC-Thermistoren verfügbar auf Anfrage sein z.B. kundengebundener Widerstand, b-Konstante oder Länge der Drähte oder der Führungen.
Wie man Angebot schnell mit genügender Spezifikation erhält?
1. Betriebstemperaturbereich: ?
2. Anwendungsumwelt: ?
3. Material und Maß der Wohnung: ?
4. Spezifikation des Fühlers: ? NTC/DS18B20/RTD etc.
(Zum Beispiel: Wenn Fühler NTC-Thermistor ist, dann ist Widerstand an 25degree 10KOHM, Widerstandtoleranz ist ±1%; Beta-Wert ist 3950, Betatoleranz ist ±1%)
Messgerät 5.Cable und Länge
6. Wie man Endstück des Kabels beschäftigt? Nur abgestreift und konserviert? Befestigungsverbindungsstück oder abgestreift u. konserviert? Wenn Befestigungsverbindungsstück, pls uns Teilnummer des Verbindungsstücks informierte und wir empfehlen passendes.
7. Irgendwelche speziellen Anforderungen? Zum Beispiel; Toleranz für sevaral Temperaturpunkt etc.
8. Geschätzte Quantität erfordert
P.S.: Wenn Sie uns Datenblatt zur Verfügung stellen können/zeichnend oder berühmter MPN, dann haben Sie keinen Bedarf zur Verfügung stellen über Informationen
Eigenschaften
Hohe Präzision
Kann in der unterschiedlichen Wohnung wie Edelstahl, Aluminium, Plastik, Ringansatz etc. sein.
Kabelmodell: hauptsächlich UL veranschlagte wie 105C, PVC 125C, Silikon 150C, rostfreies umsponnenes Kabel 180C, 200C PTFE, 300C, etc.
Ausgezeichnete Einheitlichkeit/Stabilität/Zuverlässigkeit für Massenproduktion
Hauptanwendung: Haushaltsgeräte, GRILL, medizinisch, Automoble
Anwendung
Temperaturmessung und Steuerung der Haushalts- und Automobilklimaanlage, refrigeratory, des Eisschranks, Warmwasserbereiter, durch trinkend, Heizkörper, Spülmaschine, Disinfector, Waschmaschine, Schleuder mittler-oder - trocknender niedrigtemperaturkasten und Kasten der konstanten Temperatur.
Anwendungs-Beispiele
NTC-Thermistor- u. Temperaturfühleranwendungsbeispiel #1:
Temperaturmessung für medizinische Geräte
NTC-Thermistor- u. Temperaturfühleranwendungsbeispiel #2:
Temperaturmessung für medizinische Geräte
NTC-Thermistor- u. Temperaturfühleranwendungsbeispiel #3:
Temperaturmessung für medizinische Geräte

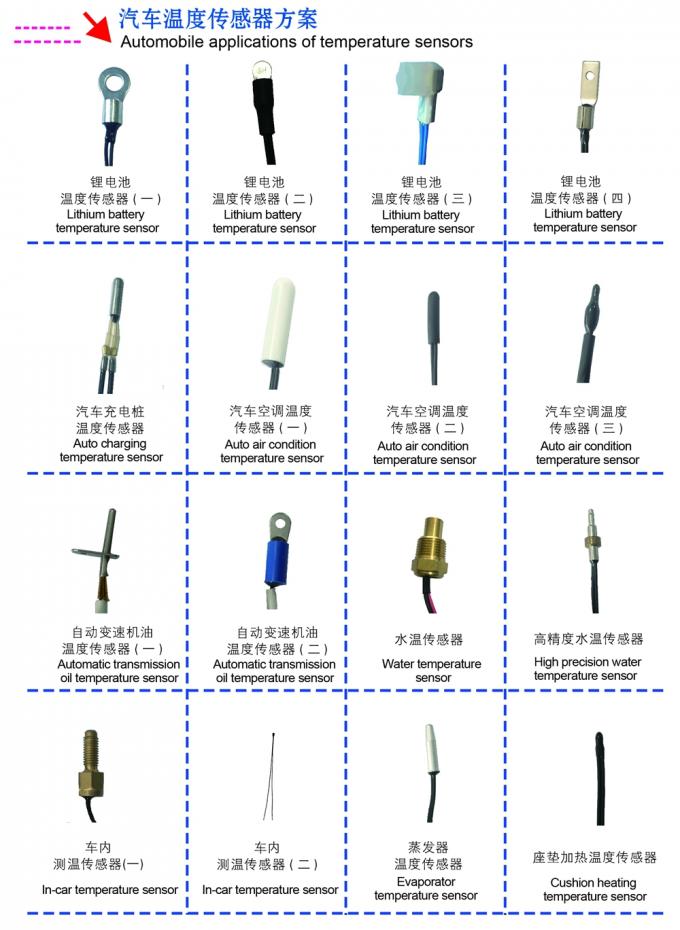

NTC-Thermistor- u. Temperaturfühleranwendungsbeispiel #4:
Temperaturmessung für Automobilanwendungen
NTC-Thermistor- u. Temperaturfühleranwendungsbeispiel #5:
Temperaturmessung für Büroautomationsanwendungen (Kopienmaschine, Drucker, Faxgerät)
NTC-Thermistor- u. Temperaturfühleranwendungsbeispiel #6:
Temperaturmessung für Heimelektronik (Klimaanlage)
NTC-Thermistor- u. Temperaturfühleranwendungsbeispiel #7:
Temperaturmessung für Heimelektronik (Kühlschrank)
NTC-Thermistor- u. Temperaturfühleranwendungsbeispiel #8:
Temperaturmessung für Heimelektronik (Mikrowellenherd)
NTC-Thermistor- u. Temperaturfühleranwendungsbeispiel #9:
Temperaturmessung für Heimelektronik (Feuermelder)
NTC-Thermistor- u. Temperaturfühleranwendungsbeispiel #10:
Temperaturmessung für Heimelektronik (CCTV)
NTC-Thermistor- u. Temperaturfühleranwendungsbeispiel #11:
Temperaturmessung für Heimelektronik (Gasherd)
NTC-Thermistor- u. Temperaturfühleranwendungsbeispiel #12:
Temperaturmessung für Heimelektronik (Warmwasserboiler)
NTC-Thermistor- u. Temperaturfühleranwendungsbeispiel #13:
Temperaturmessung für Heimelektronik (Komforttoilette)
NTC-Thermistor- u. Temperaturfühleranwendungsbeispiel #14:
Temperaturmessung für Heimelektronik (Kamera)
NTC-Thermistor- u. Temperaturfühleranwendungsbeispiel #15:
Temperaturmessung für Heimelektronik (Tablette u. Laptop-Computer)

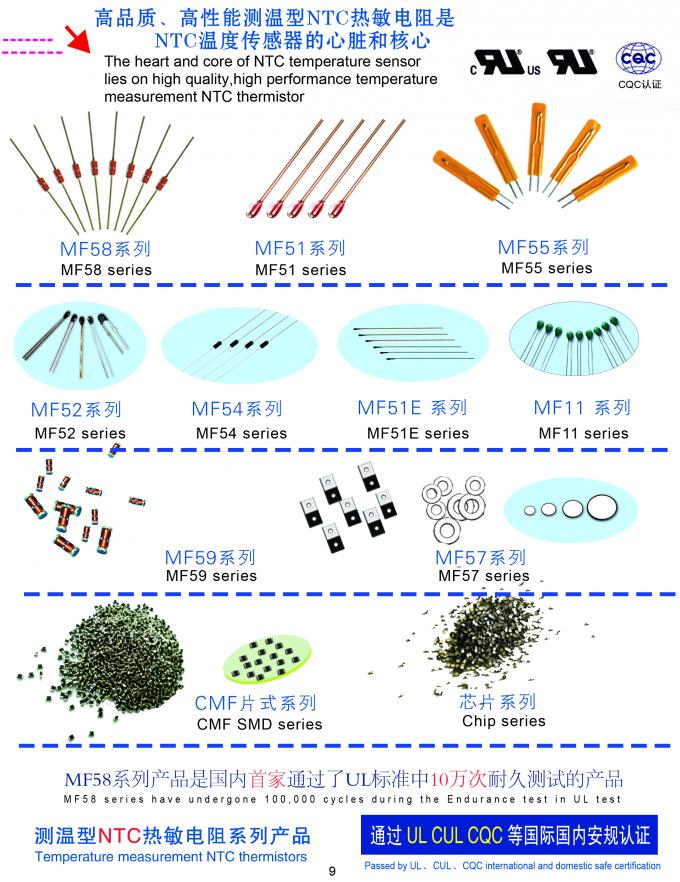

Die Abfragung des Element-NTCthermistors verwendete
Werkstatt des Thermistors der hohen Qualität und der Hochleistung NTC
Wir haben die einzigartige Prozess- und Führerkerntechnologie mit den eigenen Rechten am geistigen Eigentum der keramischen Pulverausrüstung, gemacht von den Chips, automatische Serienproduktion der Hochleistung NTC.
Wir haben mehr, als 12 Reihen der automatischen Fertigungsstraße der Thermistoren der Hochleistung NTC, Produkte die Vorteile der großen Produktion, hohe Qualität, gute Kohärenz, hohe Zuverlässigkeit haben, außerdem sie von vielen Arten NTC-Temperaturfühler gemacht werden kann, kann sie an andere Fabriken von NTC-Sensoren auch geliefert werden, und in große Mengen in Übersee exportiert werden.
|
|
|
|
|
|

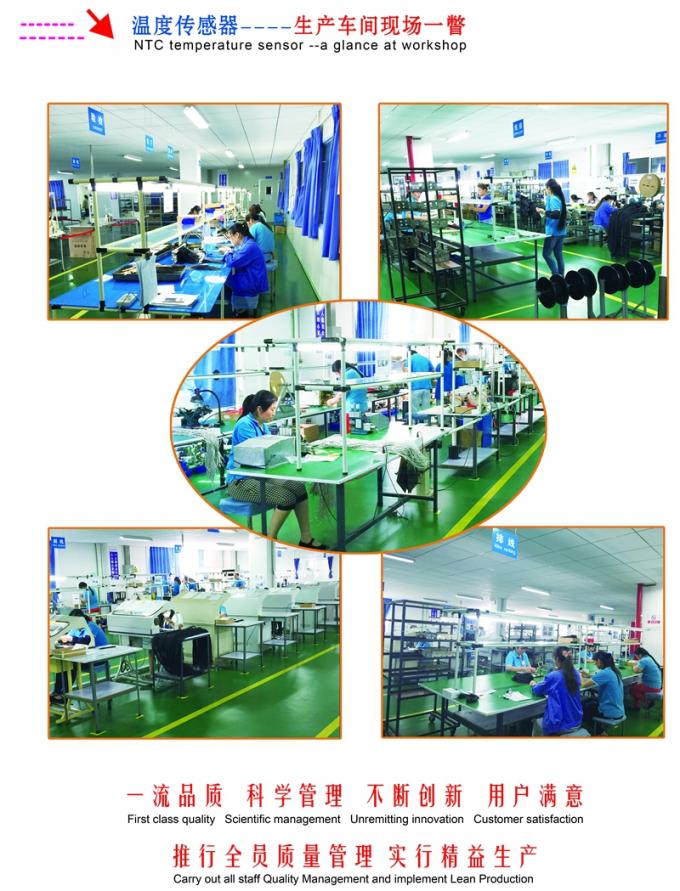

NTC-Temperaturfühler -- ein flüchtiger Blick auf Werkstatt
Zuverlässigkeitsprüfung
| Test-Einzelteil | Prüfnorm | Prüfmethode | Leistungsanforderungen |
| Nullenergie-Widerstand | Iec 60539-1 | Tauchen Sie Proben im Bad der konstanten Temperatur an 25℃±0.005℃, stabiler Widerstand des Tests unter |
Widerstand tol ±1%
|
| B-Wert | IEC60539-1 | Tauchen Sie Proben im Bad der konstanten Temperatur an 25℃, an 50℃ (oder an 85℃), am stabilen Widerstand des Tests, unter und berechnen Sie b-Wert |
Widerstand tol ±1%
|
| Freier Fall |
IEC60068-2-32
|
Fallhöhe: 1.5±0.1m, Oberflächen: Zement, 1mal |
Kein offensichtlicher Schaden, R25△ R/R≤±1%
|
| Isolierung |
IEC60539-1
|
Druck 500V auf Isolierungsoberteil-Testisolationswiderstand |
>500MOhm
|
| Widerstandsspannung | IEC60539-1 |
Widerstandsspannung: 1500V/AC, Durchsickern gegenwärtig: Dauern 2mA: 60sec
|
Kein offensichtlicher Schaden
|
| Spannung | IEC60068-2-21 |
Ziehen Sie einheitliche Geschwindigkeit am Ende, F>4.0KG (gefordert vom Kunden)
|
Kein offensichtlicher Schaden, R25△ R/R≤±1%
|
| Erschütterung | Q/HBm 108-94 | Testfrequenz: 10~500Hz, Schwingen: 1.2mm Beschleunigung: 30m/s2 Richtung X, Y, z-Zeit: 8Hour/direction |
Kein offensichtlicher Schaden, R25△ R/R≤±1%
|
| Stabile Feuchtigkeit und Hitze | IEC60068-2-78 | Temp: Feuchtigkeit 40±2℃: Zeit 92-95%RH: ± 1000 24 Stunden |
Kein offensichtlicher Schaden, R25△ R/R≤±1%
|
| Thermische Zeitkonstante | EC60539-1 | Tauchen Sie im Wasser 25℃, nach Wärmebilanz unter, tauchen Sie in 85℃, Widerstand ankommt 63,2%, berechnet Gesamtzeit unter |
<10 sec="">
|
| Speicher der hohen Temperatur | IEC60068-2-2 | Temp: Zeit 125℃±5℃: ± 1000 24 Stunden | Kein offensichtlicher Schaden, R25△ R/R≤±1% |
| Kalter und Wärmestoß | IEC60068-2-14 |
-40℃~+125℃ T1: Zeit des Zyklus 30min: 1000
|
Kein offensichtlicher Schaden, R25△ R/R≤±1%
|
| Schlagexperiment | IEC60068-2-77 |
Beschleunigung: Dauern des Impulses 250m/s2: Zeiten des Schlages 6ms: Genesungszeit 1000: 2 Stunde
|
Kein offensichtlicher Schaden, R25△ R/R≤±1%
|
| Speicher der niedrigen Temperatur | IEC60068-2-1 |
Temp: Zeit 40±2℃: ± 1000 24 Stunden
|
Kein offensichtlicher Schaden, R25△ R/R≤±1%
|
| Salznebel | IEC60068-2-11 | Temp: Stunde der Sammlung 35±2℃: Zeit 1.0mL~2.0mL: bestimmen Sie pro als tatsächliche Nachfrage |
Kein offensichtlicher Schaden, R25△ R/R≤±1%
|
Einleitung von Test- und Inspektionsausrüstungen
|
|
|
|
Name: Hoch- niedriges - Wärmestoß-Kammer Funktion: hoch- niedriges des Testprodukt-Widerstandes - Wärmestoßkammer |
Name: Kammer der konstanten Temperatur und der Feuchtigkeit Funktion: Testproduktspeicherzustand unter stabiler Feuchtigkeit und Hitze |
|
|
|
|
Name: Testgerät der Erschütterung Funktion: prüfen Sie den Effekt auf Produkt während des Transportes, der durch Schwingungsfrequenz und Umfang erzeugt wird |
Name: Salzsprühtestmaschine Funktion: Testproduktwiderstand zur Oxidation, Korrosion |
|
|
|
Name: Laser-Teilchengrößeanalysator Funktion: Analysieren Sie Material der Laser-Teilchengröße |
Name: Vacum u. trockener Ofen der hohen Temperatur Funktion: Alterntest der hohen Temperatur |
|
|
|
Name: Spektrumanalysator Funktion: analysieren Sie schädlichen Substanzinhalt von Produkten |
Name: Elektrolytisches Stärkemessgerät Funktion: Verwendet für die Prüfung von Anstrichschichtdicke des Rohstoffs |
|
|
|
Name: Konstantes Tempöl-Badinstrument Funktion: umgebende Temperatur des Tests am konstanten Punktwiderstand (Toleranz ±0.002℃) |
Name: Präzisionstestwanne der niedrigen Temperatur Funktion: Testtemperatur am konstanten Punktwiderstand während -70℃~0℃ (Toleranz ±0.01℃) |
|
|
|
Name: Konstante Spannung DCs und konstante gegenwärtige Stromversorgung (hoch gegenwärtig) Funktion: Kurve des Test-U-I |
Name: Thermistorsortierer der hohen Präzision Funktion: Testwiderstand des Thermistors |
|
|
|
Name: Ableitung und thermisches Prüfungsinstrument der Zeitkonstante Funktion: Testableitung und thermische Zeitkonstante |
Name: NTC-Auswirkungsprüfvorrichtung Funktion: Testantriebkapazitanz, die Produkte aushalten können |
|
|
|
Name: Widerstandsspannungsprüfgerät Funktion: Testisolierungs-Widerstandsspannung |
Name: Konstante Spannungsstromversorgung DCs Funktion: Testnennleistungs-Leistungsaufnahme |
|
|
|
Name: Projektor Funktion: Des Tests Auftritt heraus und innere Struktur |
Name: Verlängerungsrateninstrument Funktion: Testverlängerungsrate von Führungen |
|
|
|
Name: Überlastungsalterntestmaschine Funktion: Stromalterntest von Tempmaßprodukten |
Name: Chemische Experimenttabelle Funktion: Chemische Mischung |
|
Name: Alterndes Stadium Funktion: Alternde Zuverlässigkeit des Tests des Produktes |
